giriiş

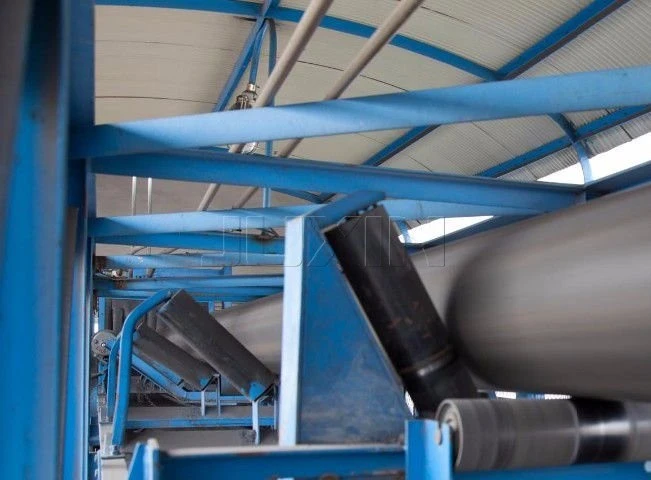

Boru kayışı konveyör, TRIP Bant Konveyörü . temelinde geliştirilen özel bir konveyör türüdür. Genellikle, konveyör bantını bir daire oluşturmaya zorlamak için normal bir çokgen avukat grubu oluşturmak için altı rölanti kullanırız .
Başvuru
Endüstriler
Termal enerji santralleri, yapı malzemeleri, kimyasal endüstriler, metalurji, madencilik, kömür endüstrisi, limanlar, tahıl taşıma ve diğer sektörlerde yaygın olarak uygulanabilir .
Malzeme
Malzemeler arasında kömür, kola, kömür külü, metal cevherler (altın, gümüş, bakır, demir, kurşun ve çinko), cevher tozu, sinter olmayan cevherler (mermer, bazalt, kireçtaşı, granit, potas, tron, tuz fosfat vb. buğday) vb .
Yöntem
Boru kemeri konveyörü, tek yönlü ve çift yönlü konveyörlere ayrılabilir . Tek yönlü malzeme taşımacılığı, tek yönlü boru oluşturma ve iki yönlü boru oluşturma . oluşturulabilir .
Tasarım
|
Boru kemeri konveyörü, malzeme taşımacılığı için kullanılan yeni geliştirilen yeni bir konveyördür . Yapısı, başlık, kuyruk, alma noktası, boşaltma noktası, gerginlik cihazı ve esasen, madencilik tübüler boru kuşağı konveyör konveyörünün bir sürüş cihazı ve drums ile aynı olan diğer bileşenleri içerir. Drum, geçiş çerçevesi, konveyör bant, destek sistemi, altıgen avukat seti, yatay bant çevirme cihazı ve ara çerçeve . Malzemelerin alındığı konveyör bandının sonundaki geçiş bölümünde, yavaş yavaş sızdırmazlık için bir yuvarlak tüp haline gelir ve malzemeleri taşıma ve taşıma malzemeleri, baş geçiş bölümünde orijinal şekline geri dönmeden önce {{{ |
Avantaj
Boru kemeri
Bu konveyörün ana kısmıdır ve kapalı bir döngü oluşturur ., güçlü ve dayanıklı esnek bir kauçuk veya plastik malzemeden yapılmıştır .
Tahrik ünitesi
Tahrik ünitesi tübüler kayışa güç sağlamaktan sorumludur . Tipik olarak bir elektrik motoru, şanzıman ve diğer mekanik bileşenlerden oluşur .
Avukat
Türler, destek sağlamak ve sürtünmeyi azaltmak için boru şeklindeki kayış boyunca yerleştirilen destek silindirleridir .
Gerilme sistemi
Germe sistemi, boru şeklindeki kayışta uygun gerilimi korumak için kullanılır ., kayışın sıkı ve düzgün bir şekilde hizalanmasını sağlar ve herhangi bir malzeme dökülmesi veya kayış hasarını önler .
Yükleme ve deşarj noktaları
Bunlar, malzemelerin yüklendiği ve tübüler kayış konveyöründen yüklendiği ve boşaltıldığı alanlar . yükleme noktaları, malzemelerin konveyöre aktarılmasını kolaylaştıran . deşarj noktalarına benzer cihazlar veya sadece malzemelerin serbest bırakıldığı bir açıklık içerebilir.
Destek yapısı
Destek yapısı, borulu bant konveyörüne stabilite ve mukavemet sağlar . Tipik olarak çelik veya diğer sağlam malzemelerden yapılmıştır ve taşınan malzemelerin ağırlığına dayanacak şekilde tasarlanmıştır .
Üretme
Akıllı Üretim Atölyesi
Hebei, 1 Mayıs 2023, Juxin, son teknoloji ürünü 6, 000 metrekare Akıllı Üretim Atölyesi . 'in muzaffer tamamlandığını ve kullanımını duyurmaktan heyecan duyuyor.
Akıllı Avukat Üretim Hattı
Hebei, 1 Haziran 2023, Juxin son teknoloji akıllı avukat üretim hattının başarılı bir şekilde uygulandığını duyurdu .
Sertifika
Popüler Etiketler: Boru Kemeri Konveyörü, Çin Boru Kemeri Konveyör Üreticileri, Tedarikçiler, Fabrika, dökülme konveyörçok yönlü konveyör bantkemer çukuru kurutma makinesiAğır Endüstriyel Boru Kemeri Konveyörükonveyör bant fiyatıkamyon için yükleme bandı
|
Tüp çapı (DP/mm) |
BW (b/mm) |
Tübüler Bant Konveyör Kemeri Hızı (M/S) Teslim Kapasitesi |
|||||||||
|
0.8 |
1.0 |
1.25 |
1.6 |
2.0 |
2.5 |
3.15 |
4.0 |
4.5 |
5.0 |
||
|
100 |
430 |
17.0 |
21.2 |
26.5 |
33.9 |
- |
- |
- |
- |
- |
- |
|
150 |
600 |
38.0 |
47.5 |
59.4 |
76.0 |
95.0 |
118.8 |
- |
- |
- |
- |
|
200 |
750 |
66.5 |
83.1 |
103.9 |
133.0 |
166.2 |
207.8 |
- |
- |
- |
- |
|
250 |
1000 |
117.9 |
147.4 |
184.3 |
235.8 |
294.8 |
368.5 |
464.3 |
- |
- |
- |
|
300 |
1100 |
141.1 |
176.4 |
211.7 |
282.2 |
352.8 |
441.0 |
555.7 |
705.6 |
- |
- |
|
350 |
1300 |
- |
237.6 |
297.0 |
380.2 |
497.2 |
594.0 |
748.4 |
950.4 |
1069.2 |
1188.0 |
|
400 |
1600 |
- |
388.8 |
486.0 |
622.1 |
777.6 |
972.0 |
1224.7 |
1555.2 |
1749.6 |
1944.0 |
|
500 |
1900 |
- |
558.1 |
697.6 |
893.0 |
1116.2 |
1395.3 |
1758.0 |
2232.4 |
2511.5 |
2790.5 |
|
600 |
2250 |
- |
777.6 |
972.0 |
1244.2 |
1555.2 |
1944.0 |
2449.4 |
3110.4 |
3499.2 |
3888.0 |
|
700 |
2550 |
- |
1008.0 |
1260.0 |
1612.8 |
2016.0 |
2520.0 |
3175.2 |
4032.0 |
4536.2 |
5040.2 |
|
850 |
3100 |
- |
1454.4 |
1818.0 |
2327.0 |
2908.8 |
3636.0 |
4580.0 |
5817.6 |
6544.8 |
7272.0 |
